The small through hole slip ring for precise instrument is designed for both high-precision required and space-limited applications, like pipeline monitoring, ultrasonic probes, medical devices, precision instruments, etc. It has 6 to 30 circuits to choose from, each circuit can carry 2A current or transmit signals. Although it is a miniature slip ring with an inner diameter of only 9mm, it is still enough to mix and传输不同类型的当前，数据和控制信号.
特征
有效的散热
用于精确仪器的小孔滑环具有铝合金外壳和铜合金导电环，从而使电流的快速散热.因此，它可以适应最高100+}.}}}.}}}}}.}}}.}}}
稳定的操作
它具有较大的输入电压范围，可以应对电源输电线路损耗，不稳定的发电机输出等，例如.在电压波动的情况下.
密封结构
滑环具有密封的滚珠轴承结构设计，以防止外部污染物（例如灰尘，杂质和水分）进入轴承.这也有助于保持良好的润滑.
抗腐蚀
它的刷子部分由化学惰性的贵金属制成，例如金，银和钯，它们可抵抗氧气，水分，酸和碱.的腐蚀

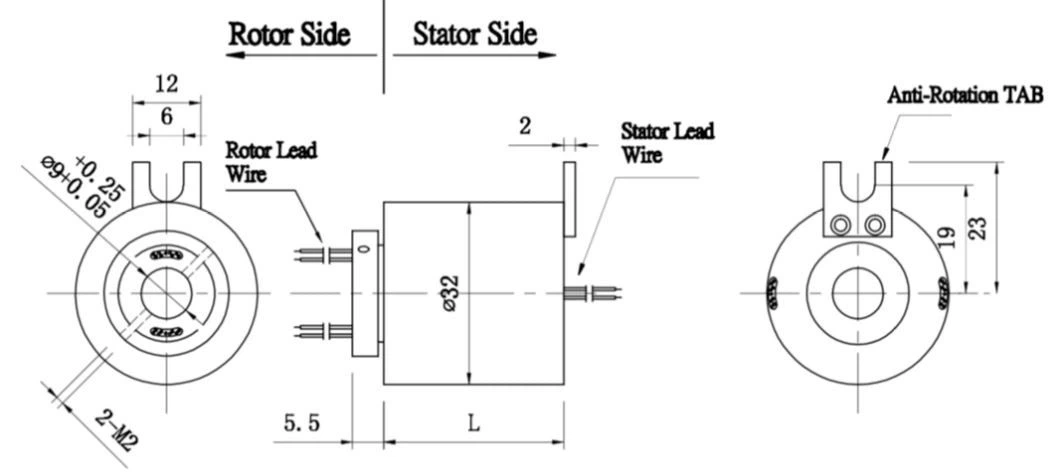

滑环设计图
选修的
- 电路
- 每个电路的加载
- 电线长度
- 内孔 /外孔直径或长度
- 工作速度
- 黄金接触
- 外壳颜色
参数
机械的
|
工作速度 |
300rpm |
|
工作温度 |
{-40度〜+100度 |
|
接触材料 |
贵金属 |
|
IP等级 |
IP 54，IP65或更高 |
电气
|
电路 |
8＆12＆18＆20＆20＆30或更多 |
|
当前的 |
2a或更高 |
|
电压 |
小于或等于380V |
|
介电强度 |
每个电路之间小于或等于500V@50Hz |
|
绝缘抗性 |
500MΩ500VDC |
|
电噪声 |
小于或等于7mΩ |
|
铅线大小 |
26AWG，UL，彩色Teflon，银或锡 |
|
导线长度 |
200mm |
方面
|
类型 |
戒指 |
长度 |
ID |
OD |
|
bht 0932-8 |
8 |
28.4mm |
φ9mm |
φ32mm |
|
bht 0932-12 |
12 |
35.6mm |
φ9mm |
φ32mm |
|
bht 0932-18 |
18 |
46.4mm |
φ9mm |
φ32mm |
|
bht 0932-20 |
20 |
50mm |
φ9mm |
φ32mm |
